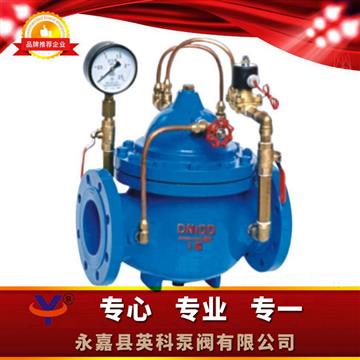

一、600X水力电动控制阀结构特点和用途：

    600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统 。通过电磁导阀可以实现对阀门开启和关闭的遥控 。加装附加装置后  ，可控制开启和关闭的速度 。
    本产品利用导阀控制阀门的开启和关闭  ，节省能源 。可代替其它阀门大型电动装置 。
    本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程 。

二、600X水力电动控制阀工作原理：

    当阀门从进口端给水时  ，水流流过针阀进入主阀控制室  ，当电磁导阀打开时  ，控制室内的水经电磁导阀、球阀流出 。球阀开度大于针阀开度  ，主阀控制室内压力很低  ，主阀处于全开状态 。
    当电磁导阀关闭时  ，主阀控制室的水不能流出   ，控制室升压  ，推动膜片关闭主阀 。

三、600X水力电动控制阀主要技术参数：



公称有压力(Mpa)	箱体做实验的时候阻力(MPa)	密封胶实验设计有压力(MPa)	可用于物料	材质平均温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、600X水力电动控制阀主要零件材料：



零部件英文名称	铸件的材料
阀体 阀盖	WCB
阀块 阀盘	铜铝合金
封严圈 O型圈	beat365在线登录平台胶
阀杆	2Cr13
扭簧	50CrVA
针型阀	铜合金属
蝶阀	铜合金属
泄压/持压导阀	铜金属
微滤水器	不锈钢304

五、600X水力电动控制阀安装尺寸图：

六、600X水力电动控制阀连接尺寸(PN 1.0-2.5MPa)



公称通径DN	L	H	H1	A	B
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
1000	2000	1330	910	830	830

七、600X水力电动控制阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥相连接卡箍规定⑦使用温度⑧额定的流量的比率⑨是否带附件以便beat365在线登录平台为您正确选型 。

2、见谅个性化的标准时请在网上订购企业产品时写明

3、若己经由开发的单位选择的款型  ，按款型进行向承堂销售量部网上订购 。

4、当在使用的时候是非常至关重要或氛围特别缜密时,请您尽量用一些出示设计的图 。



600X混流式水轮机自动式操作阀是用做装配在滤油器中,作业题摇控开始和关掉的球阀,可行代用做启闭阀闸阀或球阀的超大型自动式系统设计,占地小,总重轻,维修服务简单易行,用不方便,应急信得过 。 洪江市600X来说水利发电发电電動把控阀、温水江市600X来说水利发电发电把控阀、涟源市600X来说水利发电发电電動把控阀、吉首市600X来说水利发电发电電動把控阀、600X来说水利发电发电電動把控阀说明.东莞600X来说水利发电发电電動把控阀
