一、500X泄压阀结构特点和用途：

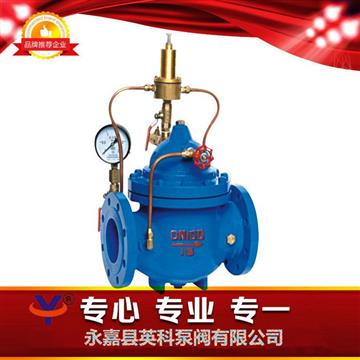

500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统 。利用水力自动操作  ，即可以作泄压阀用又可作持压阀用 。作泄压阀用时  ，可维持供水路压力在设定的安全值之下；做持压阀用  ，可维持主阀上游水压在设定值之上  ，保持主阀上游供水压力 。
    500X泄压阀利用水力自力控制  ，不需要其它装置和能源  ，保养简便  ，一阀多用 。
    本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程 。

二、500X泄压阀工作原理：

   1、作泄压阀：当泄压/持压导阀调整为泄压状态时  ，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口  ，此时主阀处于开启状态 。当进口压力超过泄压/持压导阀设定的安全值时  ，泄压导阀会自动开启  ，通过球阀C放出部分水  ，使管路泄压 。当压力恢复到安全值时  ，泄压阀自动关闭 。作泄压阀时  ，各球阀常开 。
    2、作持压阀：当泄压/持压导阀调整为持压状态时  ，只要主阀进口水压低于导阀设定值  ，导阀即关闭 。主要控制室升压  ，主阀关闭 。当主阀上游供水压力超过导阀设定压力时  ，持压导阀才能打开  ，控制室的水经球阀排至出口  ，控制室降压主阀开启  ，开始供水  ，即保持了上游水压 。作持压阀用时  ，球阀C常闭或用丝堵换下 。



三、500X泄压阀主要技术参数：



公称水压(Mpa)	外壳试验报告压差(MPa)	密封盖实验学习压力(MPa)	符合物料	媒质湿度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、500X泄压阀主要零件材料：



零件及运转情况名号	组件资料
阀体 阀盖	WCB
高压闸阀 阀盘	铜合金钢
密封带圈 O型圈	beat365在线登录平台塑料
阀杆	2Cr13
气弹簧	50CrVA
针型阀	铜碳素钢
蝶阀	铜合金类
泄压/持压导阀	铜和金
小型空气开关过滤系统器	不锈钢材质



五、500X泄压阀安装尺寸图：

六、500X泄压阀连接尺寸(PN 1.0-2.5MPa)



公称通径DN	L	H	H1	A	B
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
1000	2000	1330	910	830	830

七、500X泄压阀订货说明：



1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥衔接卡箍基准⑦使用温度⑧额定值流量的数值⑨是否带附件以便beat365在线登录平台为您正确选型 。

2、请谅解层次性请求时请在够买厂品时标出

3、若都已经由设计企业单位圈定的机型  ，请输入机型就直接向贵司产品部采购 。

4、当施用的场所很重点或区域较为冗杂时,请您尽量用一些带来效果图 。
