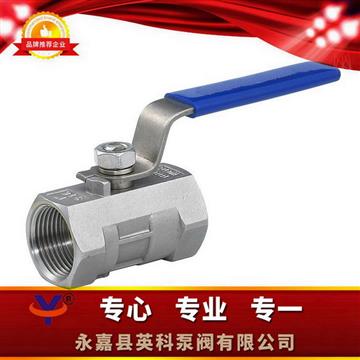

一、Q11F一片式球阀产品概述：

公称负担：1.6-6.4MPa

用于不稳定性超范围：-20～232℃～350℃

适用性物料：水、油、气及这些腐烛性液状体（W 。O 。G） 。

外螺纹性质：G 。NPT 。BSPT 。BSP 。DI259/2999

二、Q11F一片式球阀主要材料：



序号顺序	零件加工名称beat365在线登录平台	不锈钢材质
1	隔绝圈	聚四氟乙稀PTFE
2	球体	304不绣钢SS316
3	封严垫	聚四氟丁二烯PTFE
4	阀盖	不锈钢材料SS316
5	阀体	不绣钢CF8M
6	阀杆	不锈钢装饰管SS316
7	止推垫圈	聚四氟乙稀PTFE
8	组合填料	聚四氟丁二烯PTFE
9	生物填料密封盖螺母	不锈钢板SS304
10	垫圈	不锈钢装饰管吗SS304
11	阀杆螺母	304不绣钢SS304
12	手柄套	塑料件
13	手柄	不锈钢材料SS304

三、Q11F一片式球阀主要尺寸：



SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
D	5.0	7.0	9.2	12.5	15.0	20.0	24.5	32
L	40	45	56.5	60	72	78	85	100
H	35	37	43.5	47	50	57	69	74.5
E	64	70	90	90	103	103	127	127

四、Q11F一片式球阀订货说明：



 1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便beat365在线登录平台的为您正确选型 。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号  ，请按型号直接向我司销售部订购 。
4、当使用的场合非常重要或beat365在线登录平台比较复杂时,请您尽量提供设计图 。


Q11F1片式不锈钢球阀备货说明书： 1.阀体原材料;2.公称气压;3.工作的湿度;4.產品规格;5.对接策略;6.适用人群物质;
