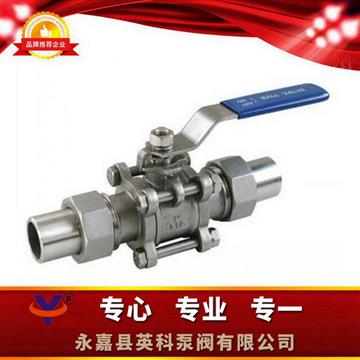

一、Q61F广式活接对焊球阀概述：

公称压力:1.6-6.4MPa  ，适用温度范围:-20~232℃~350℃  ，适用介质:水、油、气及某些腐蚀性液体W.O.G 。适用范围：啤酒、饮料、 乳品、制药、生物工程等 。
二、Q61F广式活接对焊球阀主要材料：



可用媒介	款式	阀体	球体、阀杆	手柄	密闭圈	螺母、弹性填料
水、蒸汽加热、润滑油	Q61F-16C、Q61F-25C Q61F-40C、Q61F-64C	A105、45	1Cr18/Cr18Ni9Ti	不 锈 钢 SS304	聚四氟乙稀 提升聚四氟丁二烯 对位聚苯	聚四氟氯乙烯 对位聚苯
氯化铵类	Q61F-16P、Q61F-25P Q61F-40P、Q61F-64P	SS304/1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
冰醋酸类	Q61F-16R、Q61F-25R Q61F-40R、Q61F-64R	SS316/1Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

三、Q61F广式活接对焊球阀主要尺寸：



产品型号 Type	公称通径 DN	PN1.6/2.5/4.0MPa Class 150Lb/Class 300Lb						WT (kg)
		L	d	M	B	H	W
Q61F-16C Q61F-16P Q61F-16RQ61F-25C Q61F-25P Q61F-25RQ61F-40C Q61F-40P Q61F-40RQ61F-150Lb Q61F-300Lb	6	60	8	M20×1.5	15	38	110	0.4
	10	60	10	M24×15	16	40	110	0.45
	15	60	10	M30×2	18	42	110	0.5
	20	67	13.5	M36×2	18	62	110	0.6
	25	73	18	M42×2	20	68	110	0.9
	32	90	22	M52×2	20	75	150	1.4
	40	98	26	M60×2	25	83	150	2.1
	50	112	32.8	M72×2	25	90	150	2.6



 四、Q61F广式活接对焊球阀订货说明：

1、①新产产品名稱称与尺寸②公称内径③阀体材质原料④公称学习压力⑤应用媒介⑥相连接形式⑦应用温度因素⑧驱程形式⑨是否需要带附注方能各位的为您恰当设计 。

2、要是有唯一性请求时请在定制产品的时署名

3、若就由设置机构全选的主要参数  ，请选择主要参数随便向我厂销售员部购买 。

4、当选用的时候无比关键性或区域相当缜密时,请您不应具备开发图 。



Q61F广式活接对焊不锈钢球阀进货就说明： 1.阀体质材;2.公称经济压力;3.工作中气温;4.物品小口径;5.连接具体方法具体方法;6.用于有机溶剂;
