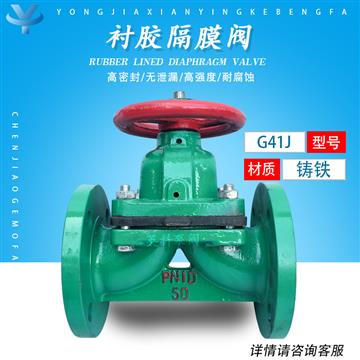

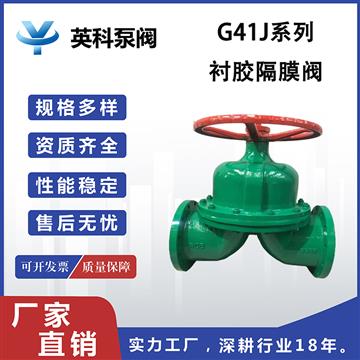

G41J衬胶隔膜阀
- 型 号:G41J
- 类 别:G41J衬胶隔膜阀
- 价 格:¥面议
- 产 地:温州
一、G41J衬胶隔膜阀用途:
本阀专用于控制非腐蚀性或一般腐蚀性介质 ,阀体内腔表面无衬里或覆有可供选择的各种橡胶 ,适用于不同工作温度和流体管路 。
适用温度:≤85℃、≤100℃、 ≤120℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6
二、G41J衬胶隔膜阀主要材料:
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢 手轮:铸铁
三、G41J衬胶隔膜阀测试:
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1
四、G41J衬胶隔膜阀结构特点:
隔膜阀是一种特殊形式的截止阀;
1、弹性密封的开闭件 ,确保没有内漏;
2、流线型的流道 ,使得压力损失小;
3、没有填料函 ,因此没有外漏;
4、阀体与盖被中间隔膜隔开 ,使得隔膜上方的阀盖 ,阀杆零件不受介质侵蚀;
5、隔膜可更换 ,维护费用低;
6、衬里材料的多样性 ,可适用于各种介质 ,并具有良好的耐腐蚀性 。
五、G41J衬胶隔膜阀连接尺寸:
公称通径 |
公称负担 |
运转压为 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
質量 |
15 |
1.5 |
1.0 |
125 |
95 |
65 |
4-14 |
2 |
105 |
116 |
120 |
4.5 |
20 |
135 |
105 |
75 |
4-14 |
2 |
117 |
128 |
120 |
4.5 |
||
25 |
145 |
115 |
85 |
4-14 |
2 |
121 |
135 |
120 |
5 |
||
32 |
160 |
140 |
100 |
4-18 |
2 |
132 |
150 |
120 |
7 |
||
40 |
180 |
150 |
110 |
4-18 |
3 |
156 |
176 |
140 |
9 |
||
50 |
210 |
165 |
125 |
4-18 |
3 |
169 |
195 |
140 |
12.5 |
||
65 |
250 |
185 |
145 |
4-18 |
3 |
200 |
236 |
200 |
19 |
||
80 |
300 |
200 |
160 |
4-18 |
3 |
216 |
256 |
200 |
25.5 |
||
100 |
350 |
220 |
180 |
8-18 |
3 |
270 |
322 |
280 |
40 |
||
125 |
400 |
250 |
210 |
8-18 |
3 |
315 |
380 |
320 |
62 |
||
150 |
460 |
285 |
240 |
8-22 |
3 |
378 |
458 |
320 |
80.5 |
||
200 |
0.6 |
0.4 |
570 |
340 |
295 |
8-22 |
4 |
518 |
638 |
400 |
146 |
250 |
680 |
395 |
350 |
12-22 |
4 |
583 |
720 |
500 |
240 |
||
300 |
790 |
445 |
400 |
12-22 |
4 |
698 |
778 |
500 |
334 |
||
350 |
900 |
505 |
460 |
16-22 |
4 |
723 |
883 |
500 |
371 |
||
400 |
0.25 |
1000 |
565 |
515 |
16-26 |
4 |
868 |
1078 |
640 |
584 |
六、G41J衬胶隔膜阀订货说明:
1、①新产产品分类称与主要参数②公称直径不低于③阀体木头材质④公称负担⑤实用物料⑥实用气温⑦驱动安装的方式⑧是否能够带126邮件要怎样大家的为您恰当电机选型 。
2、见谅特殊的必须时请在够买设备时未标明
3、若都由的设计标准确定的款型 , ,请按照款型真接向承堂产品部下单 。
4、当用到的地方非常必要或beat365在线登录平台非常麻烦时,请您一定带来设计制作图 。
