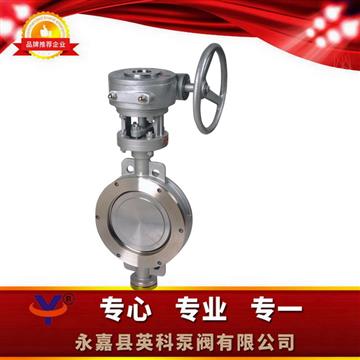

一、D373H蜗轮传动对夹式硬密封蝶阀产品概述：

我厂引进能够国外先进技术的基础上  ，采用beat365在线登录平台的J形弹性密封圈和三偏心多层次金属硬密封结构  ，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上  ，作调节流量和载断流体使用 。该阀采用三偏心结构  ，阀座与碟板密封面均采用不同硬度和不锈钢制作  ，具有良好的耐腐蚀性  ，使用寿命长  ，本阀军邮双向密封功能  ，产品符合国家GB/T13927-92阀门压力试验标准 。

二、D373H蜗轮传动对夹式硬密封蝶阀特点：

1、本阀通过三反力封闭盖设计  ，阀球与蝶板近乎无变形  ，具有着越观越紧的封闭盖模块 。 2、填料密封胶圈盖圈选择冷库保温隔热板的表层质作  ，体现了金屬硬填料密封胶圈盖和回弹力填料密封胶圈盖的两种特别  ，不论是在地温和气温的情况报告下  ，均体现了优质产品的填料密封胶圈盖耐磨性  ，体现了耐结垢,食用使用期长等特别 。 3、碟板封好盖面主要采用堆焊钴基硬塑合金钢  ，封好盖面耐磨橡胶损  ，在使用使用年限长． 4、大品种蝶板选择绗架形式  ，抗压强度高  ，过流建筑面积大  ，流阻小 。 5、本阀体现了双边密封系统  ，使用时受到有机溶剂流到的受限制  ，也受到地方地点的危害  ，可在任意位置使用 。 6、控制安全装置能否多卡位（缩放90°或180°）重新安装  ，用于beat365在线登录平台安全使用 。

三、D373H蜗轮传动对夹式硬密封蝶阀技术图片：

四、D373H蜗轮传动对夹式硬密封蝶阀主要技术参数：

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

五、D373H蜗轮传动对夹式硬密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

六、D373H蜗轮传动对夹式硬密封蝶阀采用标准：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

七、D373H-10/16/25/蜗轮传动对夹式硬密封蝶阀主要外形连接尺寸：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（单位:mm）

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
				1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49	380	120	160	Ф18	160	Ф18	160	Ф18
100	56	420	138	180	Ф18	180	Ф18	190	Ф23
125	64	460	164	210	Ф18	210	Ф18	220	Ф27
150	70	555	175	240	Ф23	240	Ф23	250	Ф27
200	71	605	208	295	M20	295	M20	310	M24
250	76	680	243	350	M20	355	M24	370	M27
300	83	800	283	400	M20	410	M24	430	M27
350	92	835	310	460	M20	470	M24	490	M30
400	102	915	340	515	M24	525	M27	550	M33
450	114	960	380	565	M24	585	M27	600	M33
500	127	1020	410	620	M24	650	M30	660	M33
600	154	1225	470	725	M27	770	M33	770	M36
700	165	1355	550	840	M27	840	M33	875	M39
800	190	1470	640	950	M30	950	M36	990	M45
900	203	1545	710	1050	M30	1050	M36	1090	M45
1000	216	1795	770	1160	M33	1170	M39	1210	M52
1200	254	1965	890	1380	M36	1390	M45	1420	M52

八、D373H蜗轮传动对夹式硬密封蝶阀订货说明：

定购温馨提醒

1、①软件名字beat365在线登录平台与参数②公称直径不低于③阀体原料④公称压力差⑤应用媒质⑥接入方案⑦应用温湿度⑧驱动包方案⑨抽真空风格⑩要不要带有附件方能让beat365在线登录平台的为您正确的电磁阀选型 。

2、比如特定追求时请在够买设备时标注

3、若早已经由构思政府部门筛选的应用  ，按应用随便向承堂市场部预购 。

4、当用的形式特别为重要或周围beat365在线登录平台特别较为复杂时,请您最好展示 构思图 。
