一、D43H手柄式硬密封蝶阀用途：
本系列硬密封蝶阀广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用 。
阀体材质：碳钢、不锈钢、铬钼钒钢 。

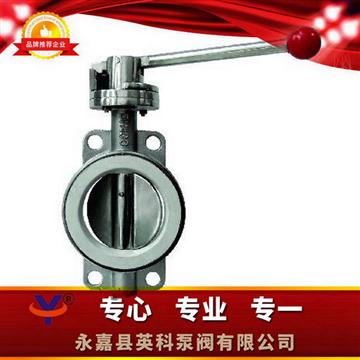

二、D43H手柄式硬密封蝶阀技术图片：

三、D43H手柄式硬密封蝶阀主要性能参数



公称通径	DNmm	50-150
公称压力	PNMPa	1.0	1.6	2.5
试验压力PsMPa	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
	气密封试验	0.5-0.7MPa
适用介质	水、油品、蒸气、酸、减等
适用温度	-40℃-570℃

四、D43H手柄式硬密封蝶阀主要零部件材料：



称呼	文件
阀体	高碳钢、不锈钢304、铬钼钒钢
阀板	合金钢、不绣钢、铬钼钒钢
阀杆	2Cr13304不锈钢、铬钼钒钢
密封性圈	不銹钢、聚四氟乙稀
悬浮填料	柔性fpc线路板石墨、聚四氟氯乙烯

五、D43HF手柄式硬密封蝶阀连接尺寸： 单位：mm



通径		重点尺码			1.0-1.6MPa				2.5MPa
mm	lncb	L	H	H1	D	D1	A	Z-φd	D	D1	A	Z一φd
50	2	108	75	192	165	125	275	4-18	165	125	275	4-18
65	21/2	112	93	218	185	145	275	4-18	185	145	275	8-18
80	3	114	110	230	200	160	275	8-18	200	160	275	8-18
100	4	127	140	240	220	180	275	8-18	235	190	275	8-22
125	5	140	175	290	250	210	362	8-18	270	220	362	8-26
150	6	140	180	310	285	240	362	8-22	300	250	362	8-26

六、D43HF手柄式硬密封蝶阀订货说明：

      订购需知

1、①企业产分类称与款式②公称截面积③阀体的材料④公称压⑤便用物质⑥拼接状态⑦便用体温⑧安装驱动状态⑨封好状态⑩会不会带辅助件烦请我门的为您合理选择型号 。

2、请谅解特定标准要求时请在预购厂品时一式两份

3、若都已经由方案单位名称指定的机型  ，请选择机型间接向华科的产品设备在生产的时候  ，由于生产材质性能的优异  ，使得设备在有关的产品性能上有着显著的提高  ，并且在营销部定购 。

4、当安全使用的情况很更加重要或区域beat365在线登录平台更加较为复杂时,请您最好带来制定图 。



D43H手柄式硬封密阀门非常广泛适宜于电力设备、中石化、冶金工业、给雨排设计软件、过热蒸汽设计软件、液化气设计软件及温度过高beat365在线登录平台设计软件等滤油器设计软件上添锁闭或调接的材料用户流量之者 。 阀体的材料：高碳钢、不銹钢、铬钼钒钢 。 信阳市D43H手柄式硬封闭电动阀门、周口市D43H硬封闭电动阀门、驻马店D43H手柄式硬封闭电动阀门、柳州D43H电动阀门、黄石市D43H手柄式硬封闭电动阀门、十堰市D43H手柄式硬封闭电动阀门、荆州市D43H电动阀门、宜昌市市D43H手柄式硬封闭电动阀门
