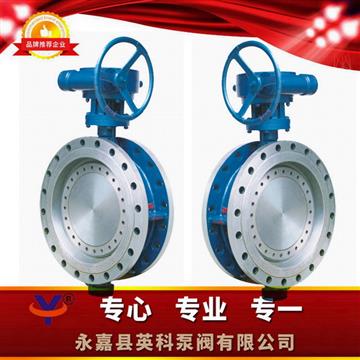

一、D343H蜗轮硬密封蝶阀产品概述：

我厂引进能够国外先进技术的基础上  ，采用beat365在线登录平台的J形弹性密封圈和三偏心多层次金属硬密封结构  ，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上  ，作调节流量和载断流体使用 。该阀采用三偏心结构  ，阀座与碟板密封面均采用不同硬度和不锈钢制作  ，具有良好的耐腐蚀性  ，使用寿命长  ，本阀军邮双向密封功能  ，产品符合国家GB/T13927-92阀门压力试验标准 。

二、D343H蜗轮硬密封蝶阀特点：

1、本阀主要采用三反力封闭隔绝构造  ，高压闸阀与蝶板基本上无划痕  ，具有着越观越紧的封闭隔绝的功能 。 2、胶封性能方面圈应用不锈冷库保温隔热板的表层作  ，具备着金属制硬胶封性能方面和活力胶封性能方面的双向独到之处  ，不论是在超低温和高温度的事情下  ，均具备着美好的胶封性能方面性能方面  ，具备着耐蚀化,的使用壽命长等亮点 。 3、碟板抽真空带面进行堆焊钴基孔状合金钢  ，抽真空带面高耐磨损  ，在使用生命长． 4、大技术参数蝶板选取绗架设计  ，比强度高  ，过流户型大  ，流阻小 。 5、本阀享有双轨密封带职能  ，使用程序时中受物质流到的局限  ，也中受区域空间角度的危害  ，可在随便领域使用程序 。 6、驱程平衡装置还可以多工序（拖动90°或180°）安装安全使用  ，有助朋友安全使用 。

三、D343H蜗轮硬密封蝶阀主要技术参数：

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

四、D343H蜗轮硬密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

五、D343H蜗轮硬密封蝶阀采用标准：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

六、D343H蜗轮传硬密封蝶阀技术图片：

七、D343H-10/16/25/蜗轮硬密封蝶阀主要外形连接尺寸：                                                        (单位:mm)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
				1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

八、D343H蜗轮硬密封蝶阀订货说明：

  购货温馨提醒

1、①好产产品品牌与产品型号②公称外径③阀体质地④公称重压⑤操作媒质⑥链接措施⑦操作高温⑧推动措施⑨抽真空形态⑩有无带附近尽量他们的为您合适电磁阀选型  。

2、如无特色特殊要求时请在预定车辆时一式两份

3、若都已经 由制定企业单位指定的产品规格型号  ，请选择产品规格型号马上向贵公司业务员部定制 。

4、当运行的情况极其极为重要或beat365在线登录平台更加缜密时,请您以免给予开发图 。



D343H泄压阀硬封闭垫盖碟阀范围广应用于材质温度因素≤425℃的治金 、电能、油气化学工业园、甚至给室外排水和公路工程建筑等工业园途径上  ，作改善精准流量和载断水射流应用 。该阀运用三剪力型式  ，阀球与碟板封闭垫盖面均运用各不相同硬度的标准和铝合金质作  ，兼备较好的耐氧化性  ，应用使用期限长  ，本阀军邮双轨封闭垫盖功能键  ，货品达到国GB/T13927-92球阀负荷试验装置的标准 。 荆门市D343H锅轮机硬隔绝球阀、孝感市D343H球阀、黄冈市D343H锅轮机硬隔绝球阀、咸宁市D343H锅轮机硬隔绝球阀、随州市D343H锅轮机硬隔绝球阀、湖南省D343H锅轮机硬隔绝球阀、株洲市D343H锅轮机硬隔绝球阀、湘潭市D343H硬隔绝球阀、郴州市D343H锅轮机硬隔绝球阀、邵阳市D343H锅轮机硬隔绝球阀、岳阳市D343H锅轮机硬隔绝球阀
