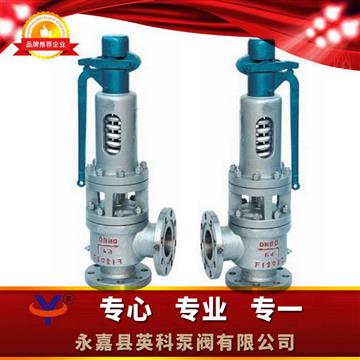

高温高压安全阀

型号：
类别：高温高压安全阀
价格：￥面议
产地：温州

产品设备打开网页阅读频率：2994 室温低压人身安全泄压阀适用来于做工作溫度“C型"≤425℃；“I型"≤500℃；“V型"≤500℃；的蒸汽式等物质生产设备或内部管道上，算作过压爱护器。对接蝶阀法兰标准按JB/T……94系1、系2 。

转发到：

点击放大

一、高温高压安全阀概述：

耐高温变压器安全的阀可使用于于运转湿度“C型"≤425℃；“I型"≤500℃；“V型"≤500℃；的水蒸气等有机溶剂设施设备或液压管路上，看作超压保护措施保护措施安装。链接卡箍基准按JB/T……94国产作品1、国产作品2 。

二、高温高压安全阀结构图片：

三、高温高压安全阀主要零部件材料：

NO.	部件简称	C型钢料	I铝合金料	V铝型材料
1	阀体	WCB	ZG1Cr5Mo	ZG15Cr1Mo1V
2	阀球	2Cr13	1Cr18Ni9Ti	12Cr1MoVA
3	的调节圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	阀瓣	2Cr13	17-4PH	17-7PH
5	导识套	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	水冷冷却器	ZG230-450	ZG230-450	ZG230-450
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	大弹簧	50CrVA	50CrVA	50CrVA

四、高温高压安全阀外型尺寸和连接尺寸：

主要参数	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN	D1	K1	g3	g2	b1	f	f1	z1-ød1	L	L1	≈H
A48Y-16C A48Y-16I A48Y-16V	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	115	540
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	618
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	710
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	160	150	730
	100	65	220	180		155	20	3		8-18	150	285	240		210	24	3		8-23	225	175	892
	150	100	285	240		210	24	3		8-23	200	340	295		265	26	3		12-23	240	235	1135
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	290	210	1135
A48Y-40 A48Y-40I A48Y-40V	25	16	115	85	58	65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	429
	32	20	140	100	66	78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	421
	40	25	150	110	76	85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	115	540
	50	32	165	125	88	100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	618
	65	40	185	145	110	120	22	3	4	8-18	80	200	160		135	20	3		8-18	160	140	710
	80	50	200	160	121	135	22	3	4	8-18	100	220	180		155	22	3		8-18	160	150	730
	100	65	235	190	150	160	24	3	4.5	8-23	150	285	240		210	24	3		8-23	225	175	892
	150	100	300	250	204	218	30	3	4.5	8-26	200	340	295		265	26	3		12-23	240	235	1135
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355		320	30	3		12-26	290	310	1135
A48Y-64 A48SB-64 A48Y-64I A48SB-64I A48Y -64V A48SB-64V	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	429
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	421
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	540
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	160	130	618
	50	32	180	135	88	105	26	3	4	4-23	80	200	160	121	135	22	3	4	8-18	160	145	710
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	710
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	730
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	220	200	800
	100	65	250	200	150	168	32	3	4.5	8-26	150	300	250	204	218	30	3	4.5	8-26	220	200	892
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	280	1135
	200	125	405	345	260	300	44	3	4.5	12-36	250	450	385	313	345	42	3	4.5	12-34	300	295	1135
A48Y-100 A48SB-100 A48Y-100I A48SH-100I A48Y-100V A48SB-100V	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	429
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	421
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	540
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	160	130	618
	50	32	195	145	88	112	28	3	4	4-26	80	200	160	121	135	22	3	4	8-18	160	145	710
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	710
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	730
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	220	200	800
	100	50	265	210	150	172	38	3	4.5	8-30	150	300	250	204	218	30	3	4.5	8-26	220	200	892
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	280	1135
	200	125	430	360	260	312	54	3	4.5	12-36	250	450	385	313	345	42	3	4.5	12-34	300	295	1135
A48SH-40	50	32	160	125	88	105	38	3	4	4-18	80	195	160	/	135	20	3	/	8-18	124	137	525
A48TH-100	50	32	195	145	88	112	50	3	4	4-26	80	200	160	121	135	22	3	4.5	8-18	160	145	580
A48SB-160	80	40	260	205	121	168	65	15	4	8-30	150	300	250	204	218	30	3	4.5	8-25	215	210	1175

注:YA48TH-100 DN50没有冷却器器。

五、高温高压安全阀备货这说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤整定压力⑥联接办法⑦使用温度⑧使用介质⑨是否带附件以便beat365在线登录平台为您正确选型。

2、予以专项的要求时请在网上订购物品时盖章

3、若都已经由设计方案计量单位确定的型號，按型號马上向我局推广部定货。

4、当选择的时候如此关键性或周围beat365在线登录平台较非常复杂时,请您以便具备装修图纸设计。

高室温低压稳定阀实用来办公室温“C型"≤425℃；“I型"≤500℃；“V型"≤500℃；的蒸气等材质的设备或蒸汽管道上，看作超压保护的保护的传动装置。链接卡箍原则按JB/T……94系例1、系例2 。陕西持续温度高油田人身的人身安会的防护卫生管理阀、巩义市持续温度高油田人身的人身安会的防护卫生管理阀、新郑市新密市持续温度高油田人身的人身安会的防护卫生管理阀、登封市持续温度高油田人身的人身安会的防护卫生管理阀、荥阳市持续温度高油田人身的人身安会的防护卫生管理阀、中牟县持续温度高油田人身的人身安会的防护卫生管理阀、偃师市持续温度高油田人身的人身安会的防护卫生管理阀、汝州市持续温度高油田人身的人身安会的防护卫生管理阀、beat365在线登录平台人身的人身安会的防护卫生管理阀.人身的人身安会的防护卫生管理阀种植厂家市场价.无锡人身的人身安会的防护卫生管理阀种植工厂. 人身的人身安会的防护卫生管理阀最新消息市场价. 人身的人身安会的防护卫生管理阀学习压差、beat365在线登录平台人身的人身安会的防护卫生管理阀种植种植厂家.人身的人身安会的防护卫生管理阀起跳学习压差

【请客户在下单或者购买之前】
【请先通过贸易通跟beat365在线登录平台的业务员沟通或者来电咨询】
（1）价格问题：价格以本公司实际报价为准！
（2）产品问题：所有商品beat365在线登录平台公司在发货之前都进行严格质检，确保无任何问题才发货！
（3）产品图片：图片均100%实物拍摄，但由于光线及显示器等原因会有轻微的色差，请谅解
（4）产品属性：下单之前或者购买之前请咨询您需要的商品型号、规格尺寸等，以便确认您所买的产品和您所需的产品尺寸是否一样.
