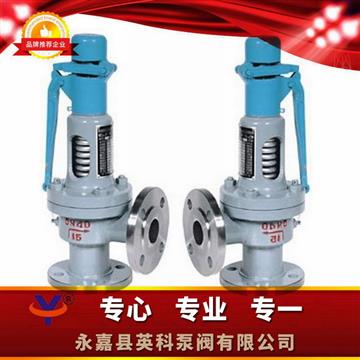

A44Y带扳手弹簧全启式安全阀

型号：A44Y
类别：A44Y带扳手弹簧全启式安全阀
价格：￥面议
产地：温州

厂品点一下预览每一次：2715 A44Y带板手弹黄全启式人身蒸汽安全阀于于做工作湿度≤300℃的beat365在线登录平台、石油天然气等物料的机器设备或管道阀门上，为背压式汽轮机保养传动装置。

每日转发：

点击放大

一、A44Y带扳手弹簧全启式安全阀概述：

A44Y支持于本职工作室温≤300℃的室内空气、能源等物料的系统或蒸汽管道上，最为过压爱护器。
联系卡箍的标准PN＜6.4MPa按JB/T-94系列的1 。PN≥6.4MPa按JB/T-94全系列2标准的。

二、A44Y带扳手弹簧全启式安全阀结构图片：

三、A44Y带扳手弹簧全启式安全阀主要零部件材料：

NO.	机件名称beat365在线登录平台	A48Y-C A44Y-C 的原材料	A44Y-P文件	A44Y-R原材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀块	2Cr13	1Cr18Ni9Ti	316
3	调接圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	结构优化套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	板弹簧	50CrVA	50CrVA发泡密封条氟橡胶	50CrVA包覆机氟泡沫塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	气动扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆式	45	2Cr13	2Cr13
12	养护罩	ZG200-400	ZG200-400	316
	封严面材质	“Y”型堆焊Co基硬塑锰钢

四、A44Y带扳手弹簧全启式安全阀外型尺寸和连接尺寸：

机型	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN	D1	K1	g3	g2	b1	f	f1	Z1-ød1	L	L1	H
A48Y-16C A44Y-16C A44Y-16P A44Y-16R	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	411
	25	16	115	85		16	2		4-14	32	140	100		78	18	2		4-18	110	95	411
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	411
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	472
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	532
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	556
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	561
	100	65	220	180		155	20	3		8-18	125	250	210		185	22	3		8-18	195	175	667
	125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	857
	150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	915
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	1073
	250	150	405	355		320	30	3		12-26	300	460	410		375	30	4		12-26	350	320	1307
	300	220	460	410		375	30	4		12-26	400	580	525		485	36	4		16-30	370	350	1233
	350	250	520	470		435	34	4		16-26	500	715	650		608	44	4		20-34	500	450	1711
	400	280	580	525		485	36	4		16-30	500	715	650		608	44	4		20-34	500	450	1780
A48Y-25C A44Y-25C A44Y-25P A44Y-25R	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	411
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	411
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	411
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	472
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	532
	65	40	185	145		120	22	3		8-18	80	200,	160		135	20	3		8-18	160	140	556
	80	50	200	160		135	22	3		8-18	100	220	180		155	22	3		8-18	170	135	561
	100	65	230	190		160	24	3		8-23	125	250	210		185	22	3		8-18	195	175	667
	125	80	270	220		188	28	3		8-26	150	285	240		210	24	3		8-23	210	190	857
	150	100	300	250		218	30	3		8-26	175	310	270		240	26	3		8-23	255	230	915
	200	125	360	310		278	34	3		12-26	250	405	355		320	30	3		12-26	300	260	1073
	250	150	425	370		332	36	3		12-30	300	460	410		375	30	4		12-26	350	320	1307
	300	220	485	430		390	40	4		16-30	400	580	525		485	36	4		16-30	370	350	1233
	350	250	555	490		448	44	4		16-34	500	715	650		608	44	4		20-34	500	450	1711
	400	280	620	550		505	48	4		16-36	500	715	650		608	44	4		20-34	500	450	1780
A48Y-40C A44Y-40C A44Y-40P A44Y-40R	20	15	105	75	51	55	16	2	4	4-14	25	115	85		65	16	2		4-14	110	95	411
	25	16	115	85	58	65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	411
	32	20	140	100	66	78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	411
	40	25	150	110	76	85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	110	472
	50	32	165	125	88	100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	532
	65	40	185	145	110	120	22	3	4	8-18	80	200	160		135	20	3		8-18	160	140	556
	80	50	200	160	121	135	22	3	4	8-18	100	220	180		155	22	3		8-18	170	135	561
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210		185	22	3		8-18	195	175	697
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240		210	24	3		8-23	210	190	857
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270		240	26	3		8-23	255	230	915
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355		320	30	3		12-26	300	260	1073
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410		375	30	4		12-26	350	320	1307
	300	220	515	450	364	408	46	4	4.5	16-34	400	580	525		485	36	4		16-30	370	350	1233
	350	250	580	510	422	465	52	4	5	16-36	500	715	650		608	44	4		20-34	500	450	1711
	400	280	660	585	474	535	58	4	5	16-41	500	715	650		608	44	4		20-34	500	450	1711
A48Y-64C A44Y-64C A44Y-64P A44Y-64R	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	297
	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	310
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	322
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	352
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	155	135	425
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	570
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	560
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	690
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	935
A48Y-100C A44Y-100C A44Y-100P A44Y-100R	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	3	4	4-14	96	85	297
	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	310
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	2	4	4-18	130	110	322
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	352
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	155	135	425
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	570
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	560
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	690
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	935

五、A44Y带扳手弹簧全启式安全阀购货描述：

1、①护肤产品品牌称与规格型号②公称长度③阀体材料做及密封面材料做④操作负压级或开放负压（整定负压）值⑤废气排放的重压的最底值及回座的重压（或启闭阀风压差）最便宜值⑥被维护整体或机器设备的要排量及拟装备蝶阀的总数⑦操作物质还有中重度（液體）或分子式量（的气体）⑧出口物质室内温度⑨伐门抗住背压的性质及参数⑩是否有带附近尽量beat365在线登录平台都为您合理的选择。

2、告之特定需求时请在购买货品时标出

3、若早已经由构思的单位筛选的形号，，请按照形号间接向贵公司卖出部订货。

4、当实用的时候异常非常重要或区域对比复杂化时,请您时应供应方案图。

A44Y实广泛用于工作上溫度≤300℃的空气质量、油田等材质的机器设备或蒸汽管道上，有所作为超压保证保证装制。 beat365在线登录平台安会阀.安会阀厂价格行情.杭州安会阀出产军事基地. 安会阀一览表价格行情. 安会阀压、beat365在线登录平台安会阀出产厂.安会阀起跳压.洮南市空油液液油压机安会阀、延吉市空油液液油压机安会阀、图们市空油液液油压机安会阀、敦化市空油液液油压机安会阀

【请客户在下单或者购买之前】
【请先通过贸易通跟beat365在线登录平台的业务员沟通或者来电咨询】
（1）价格问题：价格以本公司实际报价为准！
（2）产品问题：所有商品beat365在线登录平台公司在发货之前都进行严格质检，确保无任何问题才发货！
（3）产品图片：图片均100%实物拍摄，但由于光线及显示器等原因会有轻微的色差，请谅解
（4）产品属性：下单之前或者购买之前请咨询您需要的商品型号、规格尺寸等，以便确认您所买的产品和您所需的产品尺寸是否一样.
